TegneFix – Fra Håndskitse til Målfast tegning
Målgruppe
EUD GF1
EUD GF2
Hovedforløb
EUX
AMU
Brobygning
Fagområde
Teknologi, Byggeri og Transport
Varighed
2 timer
Uddannelse
Smedeuddannelsen
TegneFix
Beskrivelse
TegneFix – Fra Håndskitse til Målfast tegning
Dette er et nyt Tegneprogram udgivet af Videnscenter for Procesteknologi til alle smedeuddannelserne. Dette tegneprogram er lavet til at undervisere og elever hurtigt kan lave en 2D håndskitse og gøre den målfast, og derefter udprinte en PDF der er målfast.

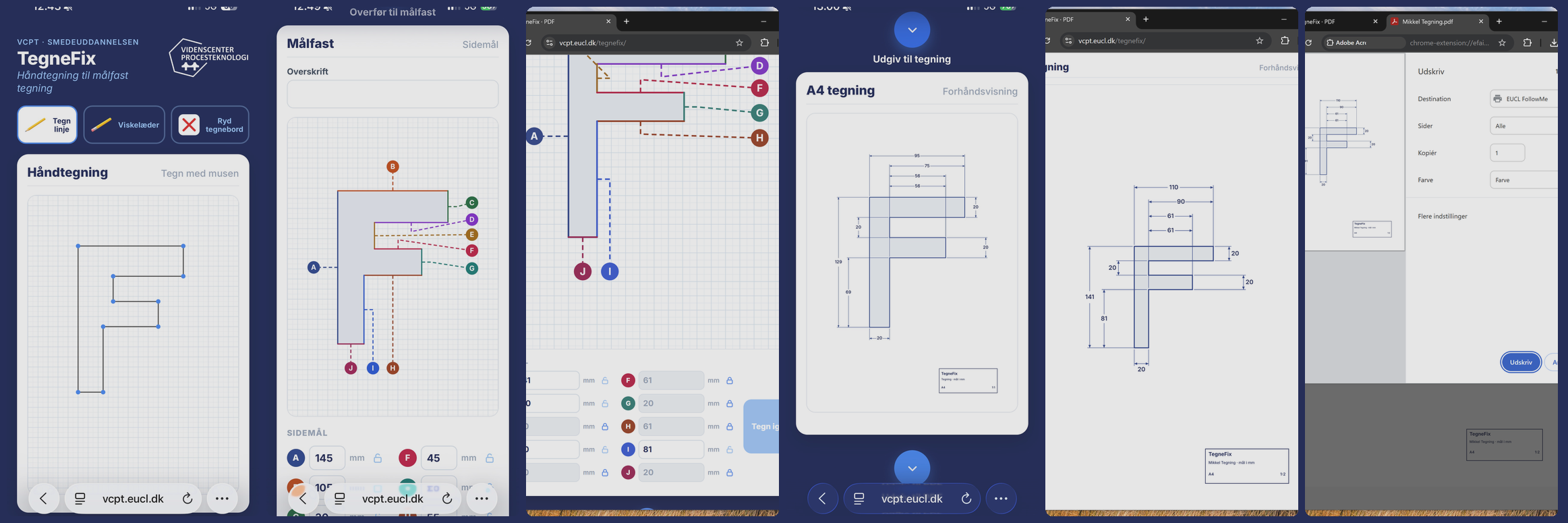

Når man åbner programmet er der en video som gennemgår hvordan programmet fungere. Her er en ide om strinnene

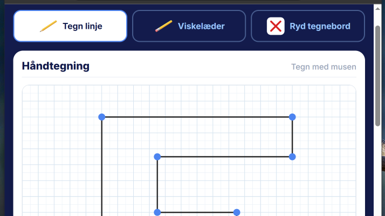

Step 1 – Man tegner en håndskitse med lodrette, vandrette og diagonale linjer

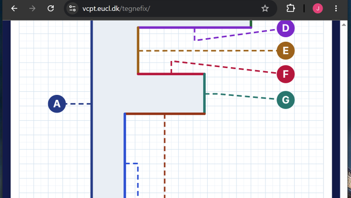

Step 2 – Man trykker »Gør målfast« og tilretter målene
Step 3 – Man trykker »Udgiv til A4«
Step 4 – Man trykker »Udgiv til PDF«

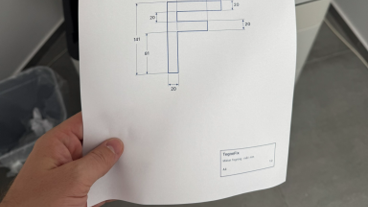

Ens tegning er nu målfast og kan udprintes på en vilkårlig printer
Læringsmål
- Eleven kan tegne en 2D-håndskitse med vandrette, lodrette og diagonale (45°) linjer i TegneFix.
- Eleven kan overføre skitsen til en målfast tegning og angive sidemål i millimeter.
- Eleven kan bruge låse og »Tegn igen« til at styre, hvilke længder der ændres, og hvilke der holdes (fx ens tykkelser eller samme afstande).
- Eleven kan udgive tegningen til A4 med mållinjer, titel/overskrift og korrekt målestok (1:1 eller 1:2).
- Eleven kan eksportere en PDF, udskrive den og kontrollere med lineal, at målene passer til værkstedsbrug.
