PLC EL-tegning fra idé til færdigt diagram og print

Materialet er en standardprocedure (SOP 56), der viser, hvordan man tegner en EL-tegning til et simpelt PLC-anlæg i PCSCHEMATIC. Opstillingen består af en PLC, en strømforsyning, fire knapper og fire lamper, og vi tegner den med leverandørens officielle komponenter.

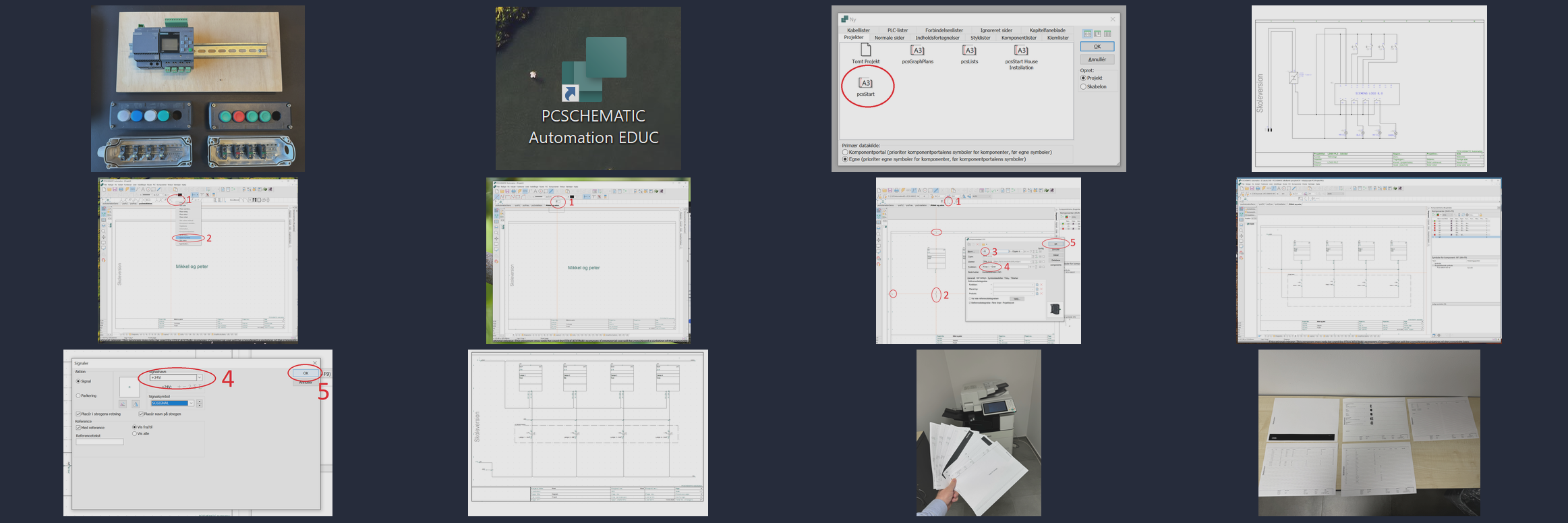

SOP’en består af 8 faser og 58 trin. Vi starter et nyt projekt og en tom pick menu, finder komponenterne via deres produktnummer, placerer PLC’en og strømforsyningen og tegner fortrådningen med potentialer. Derefter tegner vi diagrammerne til knapperne og lamperne, opdaterer listerne og printer tegningen. Hvert trin er forklaret med korte punkter og et eller flere skærmbilleder med markeringer.

På forsiden er der en QR-kode, som åbner SOP’en og en AI-assistent på mobilen. Eleven kan gå trin for trin gennem vejledningen og trykke på “Spørg AI”, hvis noget er uklart.

Underviseren kan bruge SOP’en som introduktion til PCSCHEMATIC og som opslag, mens eleverne arbejder selvstændigt. Eleverne kan bruge den som støtte, mens de tegner deres eget diagram. Både PDF-udgaven og Word-udgaven af SOP’en følger med.

Materialet kan hentes via den blå download-knap længere nede på siden.
