SolidCAM – Inventor drejning
Målgruppe
EUD GF1
EUD GF2
Hovedforløb
EUX
AMU
HTX
Diverse / Andet
Fagområde
Teknologi, Byggeri og Transport
Varighed
20 timer
Uddannelse
Industriteknikeruddannelsen
Værktøjsuddannelsen
Automation og Teknologi
Trin-for-trin vejledninger til drejeoperationer i InventorCAM – fra opstart og plandrejning til sporstik, gevinddrejning, afstik og C-akse bearbejdning. De 39 videovejledninger er tilgængelige enkeltvis og kan nemt integreres i fx Moodle eller bruges til selvstudium. Eller ses direkte på YouTube via tidslinks i trin-for-trin vejledningen.
Beskrivelse

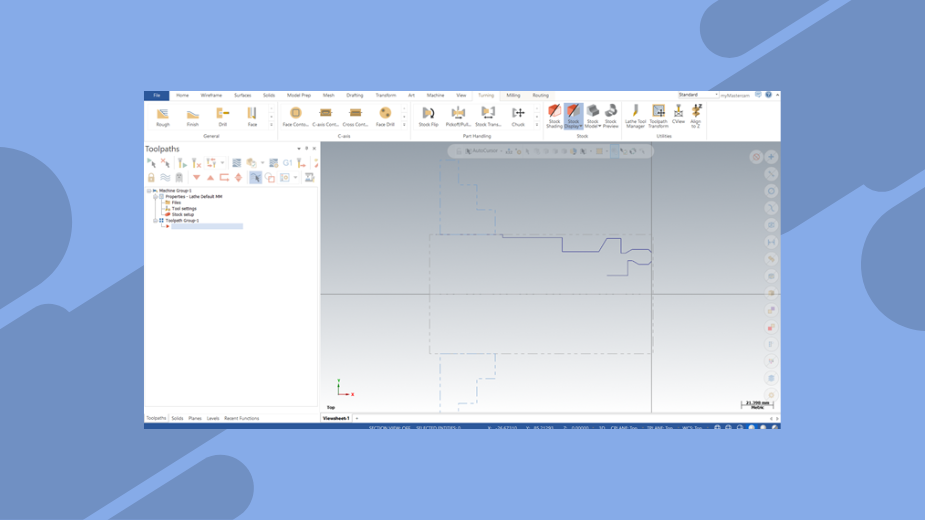

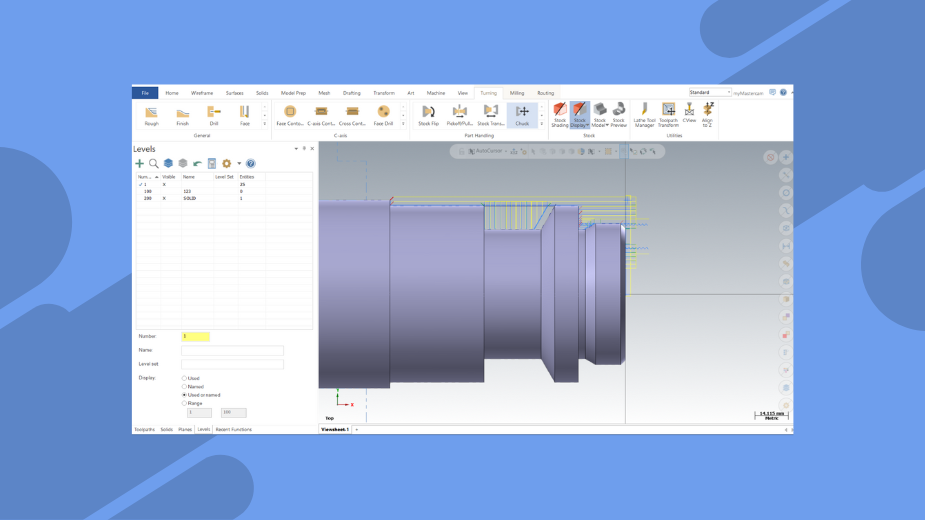

Samlingen indeholder 39 detaljerede videovejledninger til drejeoperationer i InventorCAM og dækker hele arbejdsgangen fra programopstart til færdig simulering. Vejledningerne er organiseret i temaer: Opstart, Plan drejning, Turning udvendig, Drilling, Turning indvendig, Sporstik, Gevind drejning, Afstik, Nyt Setup og C-akse bearbejdning.
Hver video er ledsaget af en skriftlig trin-for-trin vejledning med OBS-noter om typiske fejl og faldgruber. Videoerne er tilgængelige på YouTube og kan integreres direkte i fx Moodle som selvstændige filer.
Materialet er udviklet af Videnscenter for Automation & Teknologi og henvender sig til undervisere og elever på hovedforløb, AMU og EUX inden for CNC-teknik og CAM-programmering.
Videoerne dækker både grundlæggende operationer (plandrejning, udvendig og indvendig drejning) og mere avancerede emner som sporstik, gevinddrejning, afstik og C-akse bearbejdning med roterende værktøj.
Læringsmål
- Oprette og konfigurere et nyt drejeprogram i InventorCAM (MillTurn/Turning)
- Definere geometri korrekt til forskellige drejeoperationer (plan, udvendig, indvendig, sporstik, gevind)
- Vælge og opsætte drejestål, plader og holdere med korrekte skæredata
- Indstille Technology-parametre til skrubbe-, semi-finish- og sletbearbejdning
- Opsætte og verificere drilling-operationer i drejning
- Programmere udvendigt sporstik og gevinddrejning inkl. brug af gevindtabel
- Oprette nyt Machine Setup og nulpunkt til bearbejdning af emnets side 2
- Aktivere og verificere C-akse bearbejdning med roterende værktøj i maskinsimulering
Materialet er blevet downloadet af 1 bruger.
